簡易設置・とりはずし型 新タイプアンカーボルト

仕様用途

コンクリート用アンカーボルト

タイプ

タイプ

  • 六角ボルトタイプ(スチール製)
  • キャップボルトタイプ(スチール製)

特徴

特徴1

ボルトの種類が選択できます

ボルトの種類が選択できます

特徴2

ドームワッシャーにて締め込み完了が一目で分かります

ドームワッシャーにて締め込み完了が一目で分かります

特徴3

抜けかかっても増し締めによりさらに強度が上がります

抜けかかっても増し締めによりさらに強度が上がります

特徴4

寸切りボルトへの変更も可能です

寸切りボルトへの変更も可能です

特徴5

トルク管理が出来るものを使用してください

トルク管理が出来るものを使用してください

特徴6

ねじ込み式なので、天井打ちもラクラク♪

ねじ込み式なので、天井打ちもラクラク♪

特徴7

撤去後も再利用可能です。

撤去後も再利用可能です。

打ち込み式アンカーボルトとの比較

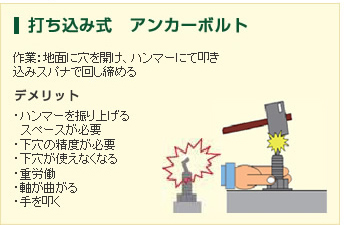

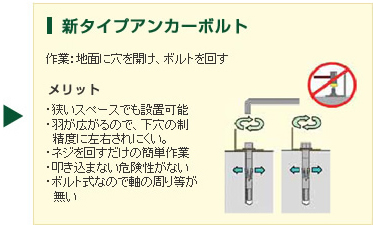

設置時

設置時設置時

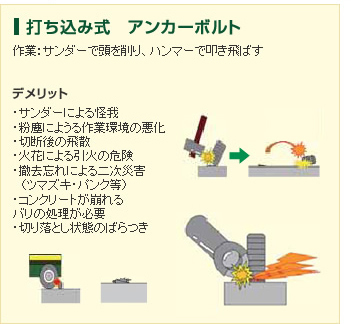

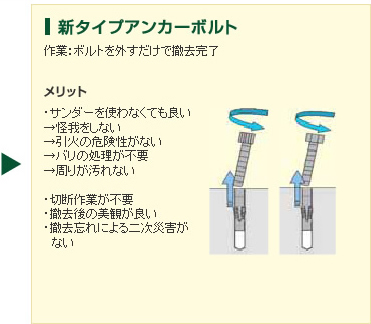

撤去時

撤去時撤去時

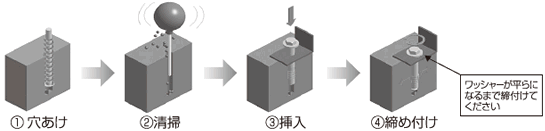

施工手順

施工手順

ラインナップ

ラインナップ

六角ボルト仕様

Type NO. 外径(D) 使用ボルト ドリル径 下穴深さ(L) 推奨締付けトルク 締付け工具サイズ
AHB - 1085 φ10 M8 10.5 95-(T) 25N・m M8六角スパナ
ソケットレンチ
1295 φ12 M10 13.0 105-(T) 38N・m M10六角スパナ
ソケットレンチ
1614 φ16 M14 17.0 150-(T) 80N・m M12六角スパナ
ソケットレンチ

キャップボルト仕様

Type NO. 外径(D) 使用ボルト ドリル径 下穴深さ(L) 推奨締付けトルク 締付け工具サイズ
AHB - 1085 φ10 M8 10.5 95-(T) 25N・m M8六角スパナ
ソケットレンチ
1295 φ12 M10 13.0 105-(T) 38N・m M10六角スパナ
ソケットレンチ
1614 φ16 M14 17.0 150-(T) 80N・m M12六角スパナ
ソケットレンチ

オプション

ホールキャップ

型式 AHC-1006/AHC-1210/AHC-1613 ホールキャップ
使用用途 ボルトを取り外したときのコンクリート下穴の蓋
特徴 下穴に入れるだけでセット完了
下穴への異物進入防止
アンカー使用後の美観UP
